不同輸出信號的壓力變送器電氣連接圖匯總
發布時間：2019-11-9??????發布人：澤天傳感??????點擊：
本文匯總了各種不同輸出信號變送器（包括壓力、液位、溫度變送器等）的電氣連接圖，這些電氣接線圖與變送器本身采用何種電連接器無關，不管你是采用赫斯曼還是航空連接器。電氣連接一般由變送器、供電電源以及相關儀表通過電線電纜組成，其中儀表可能是PLC、數顯表、比例閥、數據采集器或者變頻器。
1、二線制電流輸出型變送器的電氣連接圖

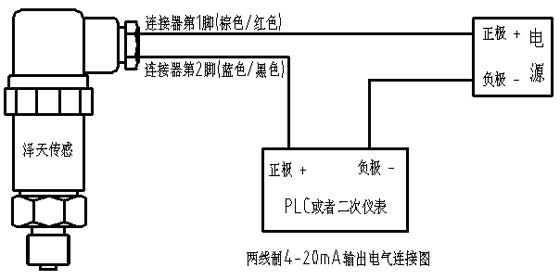

二線制電流輸出型變送器的電氣連接圖
2、三線制電壓與三線制電流輸出型變送器的電氣連接圖
三線制電流輸出型變送器的電氣連接圖
